项目名称及内容:

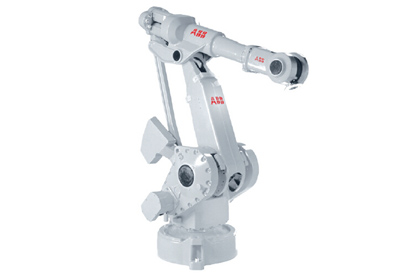

项目名称:刀片机器人方案书(一)
项目内容:机器人完成刀片去毛刺工序
设计依据:
需方提供的产品样件、工艺流程、工程图纸以及注意事项。
供方的设备的性能参数。
理论产能:600PCS/H(偏差±10%)
工艺分析:
按照需方所提供的工件图纸及产能要求,供方关于设备节拍的计算方法进行估算得出单工位节拍,通过整体考虑得出设备的系统规划,在工艺可实现的基础上,进行动作节拍的平衡,尽量减少机器人的等待时间,减少劳动者的作业强度,提高设备的利用率,实现自动化、轻便化、少人化的目标要求。
设备的工位安排及动作说明:
设备外形:1000*1000*1400(长*宽*高)
工位平面图
设备3D外观图:
设备动作说明:
夹具部分
说明:整个夹具部分安装在机械手臂上,工作气爪抓取刀片在钢刷上往复运动区毛刺,一盘料用完后,吸盘吸取刀片模具放在下料位。
钢刷固定部分
说明:钢刷固定在支架上,机器人夹持刀片至钢刷处,按照一个方向往复运动取毛刺
上料(下料)工位:
说明:本案中,工人把一定数量的料盒放入料盒支架,刀片放在料盒内刀片模具内,每次机器人都是从取件位取出工件,当一整盒模具内刀具用完后,利用夹具吸盘把空刀片模具放在收料位,同时,步进电机机构推动料盒内刀片模具上升一格。这样直至所有的刀具完成去毛刺工序。
关键部件说明
机械手臂上需安装减震装置,防止意外损失机器人本体
刀片模具内必须整齐放置刀片,否则必须加装视觉系统
操作流程:
开机
人工上刀片料盒
送料部分上刀片
机器人夹具夹取刀片
机器人带动夹具部分磨刀片
完成放置在下料盘模具内
如此往复至一盘用完,吸取刀片模具放入下料机构内
重复以上动作至刀片全部去毛刺完成
关机
整个过程只需人工按键和装件、取件,既提高产品的稳定性和产能又减少人工成本及工人的劳动强度。
